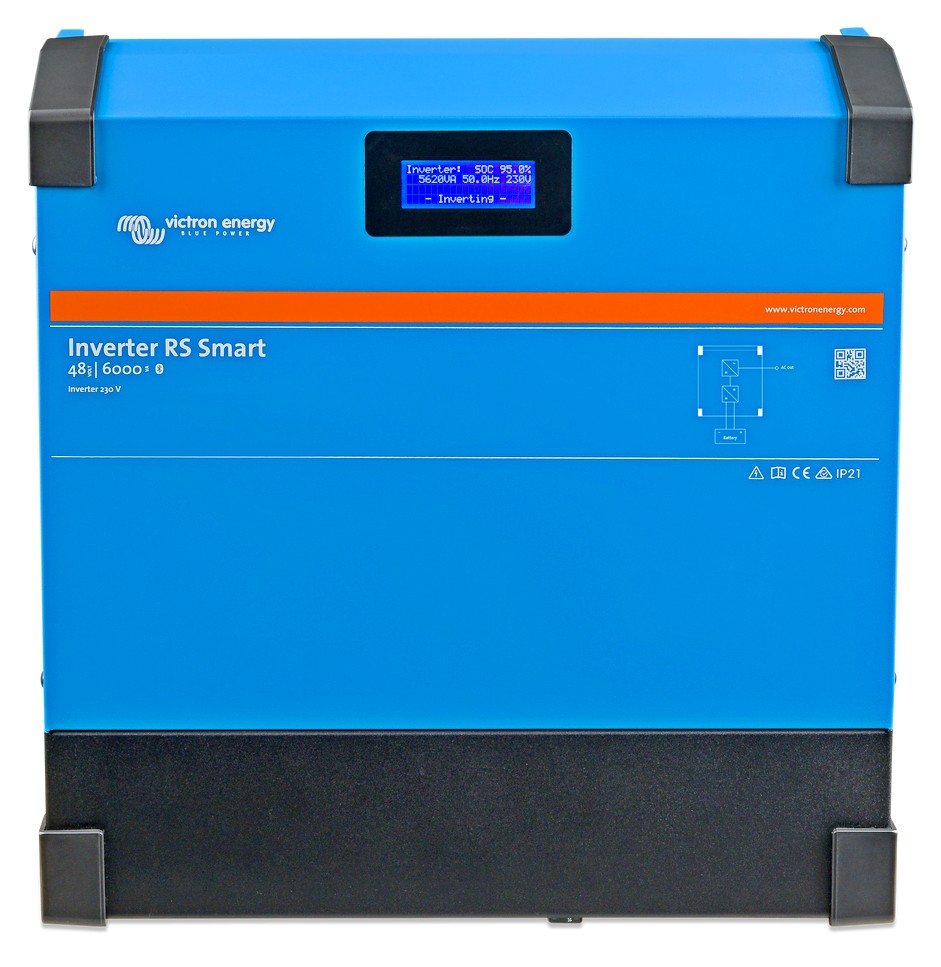

Przetwornica / inverter Phoenix RS Smart 48/6000 230V

Inverter RS Smart 48/6000

FALOWNIK

Zakres napięcia wejściowego DC ₍₁₎

38 – 62 V

Napięcie oraz częstotliwość wyjścia AC ₍₂₎

230 VAC ± 2%
50 Hz ± 0,1%

Maks. prąd ciągły AC

25 A

Ciągła moc wyjściowa przy 25°C

Zwiększa się liniowo od 4800 W przy 46 VDC do 5300 W przy 52 VDC

Ciągła moc wyjściowa przy 40°C

4500 W

Ciągła moc wyjściowa przy 65°C

3000 W

Moc szczytowa

9000 W przez 3 sekundy,
7000 W przez 4 minuty

Prąd wyjściowy zwarcia

50 A

Maks. sprawność

96,5% przy obciążeniu 1 kW
94% przy obciążeniu 5 kW

Moc przy obciążeniu zerowym

20 W

ŁADOWARKA

Programowalny zakres napięcia ładowarki (VDC)

36 – 60 V

Napięcie ładowania "absorption"

Domyślne ustawienie: 57,6 V (regulowane)

Napięcie ładowania "float"

Domyślne ustawienie: 52,2 V (regulowane)

Maks. moc ładowania przy 230 VAC ₍₃₎

5000 W

Maks. łączny prąd ładowarki

88 A @ 57.6V

Czujnik temperatury akumulatora

Tak

Czujnik wykrywania napięcia akumulatora

Tak

OGÓLNE

Praca równoległa i trójfazowa

Obsługuje 12 jednostek równoległych, 3 fazy obsługują 4 jednostki na fazę

Programowalny przekaźnik ₍₄₎

Tak

Ochrona ₍₅₎

a - g

Porty transmisji danych

VE.Direct, VE.Can oraz Bluetooth

Częstotliwość Bluetooth

2402 – 2480 MHz

Moc Bluetooth

4 dBm

Port analogowy/cyfrowy ogólnego przeznaczenia

Tak, 2x

Zdalne włączanie/wyłączenie

Tak

Zakres temperatury roboczej

-40 to +65°C
(chłodzenie wspomagane wentylatorem)

Maks. wysokość

2000 m

Wilgotność (bez kondensacji)

maks. 95%

OBUDOWA

Materiał i kolor

Stal (kolor RAL 5012)

Kategoria ochrony

IP 21

Podłączenie akumulatora

Śruby M8

Przyłącze 230 VAC

Zaciski śrubowe 10mm² (6 AWG)

Waga

11 kg

Wymiary (szer. x wys. x dł.)

425 x 440 x 12 mm

NORMY

Bezpieczeństwo

EN-IEC 60335-1,
EN-IEC 62109-1,
EN-IEC 62109-2

Emisja, odporność

EN 55014-1,
EN 55014-2,
EN-IEC 61000-3-2,
EN-IEC 61000-3-3,
IEC 61000-6-1,
IEC 61000-6-2,
IEC 61000-6-3

PRZYPISY

1)

Minimalne napięcie rozruchowe wynosi 41 V. Wyłączenie falownika można ustawić już przy napięciu 32 V prądu stałego, ale może ono zostać wyłączone przy niskim napięciu wyjściowym prądu przemiennego (z powodu obciążenia). Odłączenie przy przepięciu wynosi 65,5 V.

2)

Możliwość dostrojenia do 60 Hz

3)

Ładowanie energii słonecznej ze sprzężeniem prądu przemiennego wymaga podłączenia zewnętrznego falownika fotowoltaicznego do obwodu na wyjściu prądu przemiennego falownika RS.

4)

Przekaźnik programowalny, który można ustawić na alarm ogólny, podnapięcie DC lub uruchomienie/wyłączenie generatora prądu.
Dane znamionowe DC: 4 A aż do 35 VDC oraz 1 A aż do 70 VDC.

5)

Zabezpieczenia:

a) zwarcie wyjścia
b) przeciążenie
c) zbyt wysokie napięcie akumulatora
d) zbyt niskie napięcie akumulatora
e) zbyt wysoka temperatura
f) 230 VAC na wyjściu falownika
g) upływ prądu w instalacji solarnej
